Overview

IP 메세지는 항상 목적지로 도달할 수 있을까요?
IP는 패킷을 목적지에 전송하기 위해 최선(Best-Effort)을 다하는 프로토콜입니다.
즉, 완벽히 패킷이 도착지에 도착한다고 보장해주지는 않습니다. Destination 자체가 존재하지 않을 수도 있고, TTL이 만료될 수도 있습니다. 또 라우터가 혼잡해 패킷이 손실될 수도 있습니다.

따라서 이러한 문제가 생겼을 때 Sender에게 이 정보를 알려줄 수 있는 방법이 필요할 수 있습니다.

그러나 IP 자체적으론 이러한 Error-Reporting이나 Error-Correction 메커니즘이 정의되어있지 않습니다.
또한 IP는 End-to-End 통신을 가능하게 할 뿐, 네트워크 상의 노드(라우터나 호스트)의 정보에 대해서는 얻을 수 있는 방법이 없습니다.

이에 네트워크 상의 노드들이 서로 네트워크 제어에 관련한 메세지를 주고 받을 수 있도록 설계된 것이 바로 L3의 인터넷 제어 메세지 프로토콜-ICMP입니다.

ICMP message

ICMP 메세지는 크게 Error-Reporting과 Query로 종류가 나뉩니다.

Error-Reporting 메세지는 라우터나 호스트가 IP 패킷을 처리하다 생긴 문제를 sender에게 알려주기 위해 사용됩니다.

Query 메세지는 host 혹은 network manager가 라우터나 호스트로부터 어떤 정보를 요청하고 응답받기 위한 메세지 교환으로 이루어집니다.

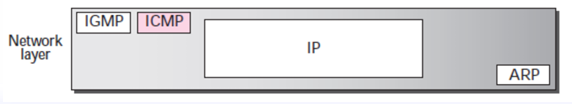

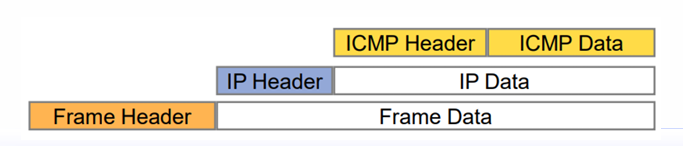

ICMP 메세지도 IGMP 메세지와 마찬가지로 IP 패킷에 incapsulation되는 네트워크 계층의 프로토콜입니다.

이 때 IP의 protocol 필드는 1로 설정됩니다.

구체적인 메세지 포맷을알아보도록 하겠습니다.

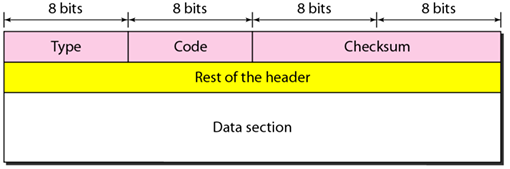

ICMP 메세지는 8바이트 헤더와 Variable-size 데이터 섹션으로 나뉘어집니다.
첫 4바이트의 경우 공통 헤더 포맷으로 적용되며, 나머지 4바이트 헤더는 메세지 타입에 따라 유동적입니다.

첫 1바이트, 1바이트는 각각 메세지의 타입과 해당 메세지가 발생한 이유에 대해 기술하는 코드로 이루어집니다.

Error-Reporting 상황에서의 데이터 섹션의 경우 에러가 발생한 원본 패킷을 찾기 위한 정보를 제공합니다.

Query 상황에선 쿼리 타입에 따른 추가적 정보를 제공합니다.

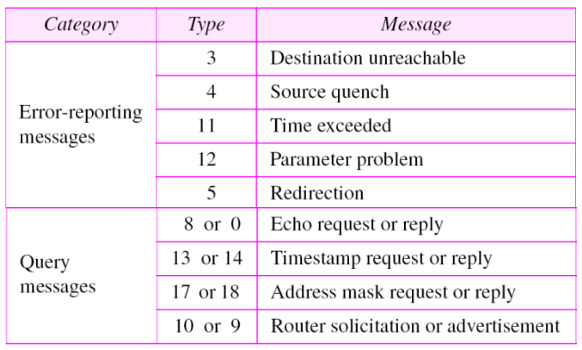

ICMP types

이제 구체적인 타입에 대해서 알아보도록 하겠습니다.

Error Reporting

먼저 Error Reporting 메세지는 5가지로 구성됩니다.

ICMP는 항상 에러메세지를 최초 송신자에게 전송하는데요.
에러메세지를 보내지 않는 예외사항은 아래와 같습니다.

• ICMP error message를 송신 중인 데이터그램
• 첫 번째가 아닌 fragment
• multicast 데이터그램
• 예약된 주소로의 데이터그램

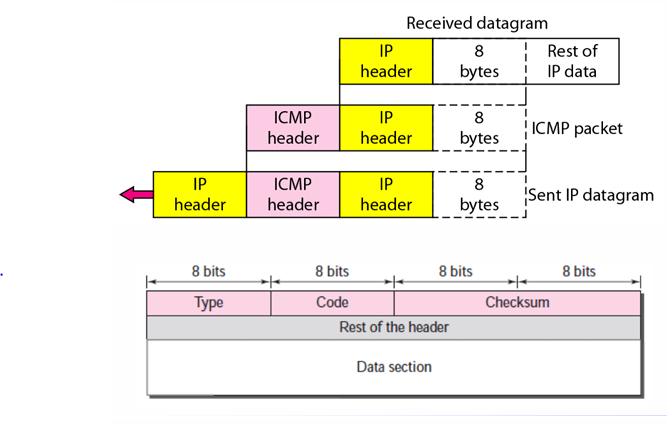

Error Reporting의 경우 아래와 같이 문제가 생긴 IP 패킷의 헤더와 데이터의 첫 8바이트를 ICMP 데이터 섹션에 넣어 다시 source로 보내게 됩니다.

1. Destination Unreachable

만약 라우터가 데이터그램의 Destination에 대한 정보를 아직 라우팅 테이블로 가지고 있지 않거나, MTU에 의해 fragment를 수행해야 하지만 DF가 set일 경우 등의 이유가 있을 경우 데이터그램은 폐기되고 노드는 source로 이 타입의 메세지를 보냅니다.

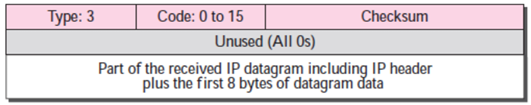

type = 3으로 지정하고

code의 경우 다음과 같이 정의됩니다.

2. Source Quench

IP에는 flow-control(흐름 제어)과 congestion-control(혼잡 제어)에 관한 메커니즘이 없습니다.

Source-Quench 메세지는 IP에 흐름제어, 혼잡제어와 유사한 인터페이스를 제공하기 위해 설계되었는데요. 라우터 혹은 호스트가 혼잡에 의해 패킷을 폐기할 경우 이 메세지가 sender에게 보내집니다.

ICMP 데이터는 Destination Unreachable과 마찬가지로 실패한 데이터그램의 첫 데이터 8바이트까지 입니다.

Source-Quench는 두 가지 목적이 있는데 우선 첫 번째론, 데이터그램의 폐기를 알리는 것이고, 두 번째로는 경로 상에 congestion이 있으니 전송되는 패킷의 양을 줄이라는 경고입니다.

3. Time Exceeded

Time Exceeded 메세지는 두 가지 케이스에 의해 발생합니다.

• 데이터그램의 TTL이 0으로 도달할 경우,
• 혹은 목적지(End Host)가 정해진 시간 안에 모든 fragment를 받지 못해 reassembly가 완료되지 못한 경우.

이 때 각각 0과 1이 코드로 설정됩니다.

이 Time Exceeded를 이용한 응용프로그램이 있는데 바로 Traceroute입니다.

Traceroute는 목적지에 대해서 ttl을 1, 2, 3, ... 반복해서 늘리며 time exceeded 메세지를 통해 어떤 라우터를 거쳐가는지 경로를 파악합니다.

4. Parameter Problem

데이터그램의 헤더 값이 잘못되었을 경우 인터넷에서 심각한 문제가 될 수 있습니다.
따라서 이런 문제를 발견하는 즉시, 데이터그램이 폐기되고 이 에러메세지를 발송합니다.

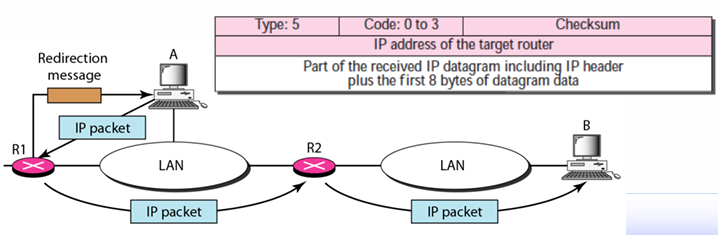

5. Redirection

호스트는 주로 정적인 라우팅을 합니다. 처음 호스트가 설정되면, 라우팅 테이블에는 한정적인 엔트리만을 가지는데요.

이러한 상황에서 호스트는 아직 엔트리에 없는 외부 네트워크를 향하는 데이터그램은 무조건 Default 라우터로 보내게 됩니다.

만약 LAN에 라우터가 하나만 있을 경우는 상관이 없으나, 두 개 이상의 라우터가 있는 경우 기본 라우터가 곧장 다른 네트워크로 데이터그램을 라우팅할 수도 있지만, 현재 LAN에 속해있는 다른 라우터를 라우팅 테이블 엔트리로 가리킬 수도 있습니다.

이러한 경우 해당 IP는 기본 라우터가 아닌 최적의 라우터로 가는 것이 더 효율적이겠죠?

따라서 기본 라우터는 이 패킷을 알아서 다음 라우터로 "리다이렉팅"시키지만 호스트에게 최적의 라우터를 다시 설정하라고 알려주는 메세지를 보내줍니다.
이것이 바로 Redirection 메세지입니다.

다만, 이 Redirection은 호스트의 라우팅 테이블을 조작하여 악용할 수 있는 여지가 있어 반드시 사용되지는 않습니다.

여기까지 ICMP 에러 메세지를 알아보았는데요.

이제 Query 메세지를 알아보도록 하겠습니다.

Query

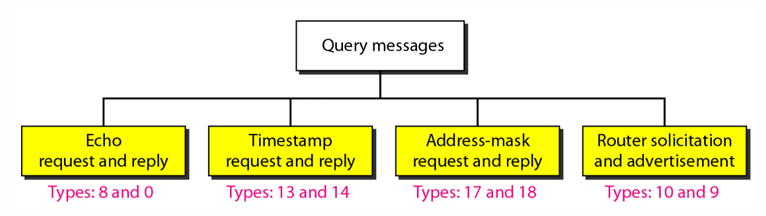

Query 메세지는 다음과 같이 분류됩니다.

1. Echo Request and Reply

echo request와 reply는 주로 네트워크 진단의 목적에서 사용되는 메세지입니다.
request-reply 조합을 통해 호스트와 노드가 서로 통신할 수 있는지 간단히 테스트해볼 수 있습니다.

identifier는 echo를 보내고 받는 세션을 식별하는 번호로 주로 Process Id를 명시하고, sequence number는 echo request에 대한 reply를 식별하기 위한 번호로 사용한다.

이 echo request와 reply를 사용한 응용프로그램으로 ping이 있다.

ping은 destination으로의 reachability를 검증하고 RTT(Round Trip Time)을 계산한다.

echo reply의 데이터는 request의 메세지를 그대로 반복하기 때문에 request에 발송 timestamp를 적고, reply가 도착했을 때 비교하여 RTT를 계산한다.

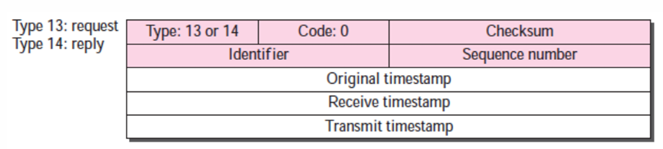

2. Timstamp Request and Reply

Timestamp query는 두 노드가 데이터그램의 RTT 계산 및 clock 동기화를 위해 사용하는 쿼리이다.
